應客戶要求，2019年第二期培訓定于（5月22號--5月26號，共計5天）。本期培訓還是以西門子840Dsl、840D以及828D為主線的數控機床維修調試與故障診斷，從系統連接、硬件功能、參數調試、PLC程序啟動與分析以及機床故障診斷為主線。滿足機床調試、設備維修以及測試工程師的技能應用要求。

“數控技術及自動化應用中心”是一個以推廣數控及工業自動化應用技術的工程師交流平臺，本中心匯聚了行業內大量經驗豐富的專家以及高級工程師，能夠?yàn)楣S的數控及工業自動化設備高效低故障率運行提供有力保障。《西門子840D sl/828D/840D 數控系統維修調試與PLC故障診斷技術》課程主要培養學員的實際調試、維修與故障診斷的能力。

課程特色：

1、主講教師陳先鋒為同濟大學工學博士，技術專家，曾任西門子（中國）有限公司培訓部高級培訓師，現被聘為西門子（中國）有限公司培訓部工業自動化與數控系統“客座培訓講師”。目前是泰之（上海）自動化科技有限公司負責人！

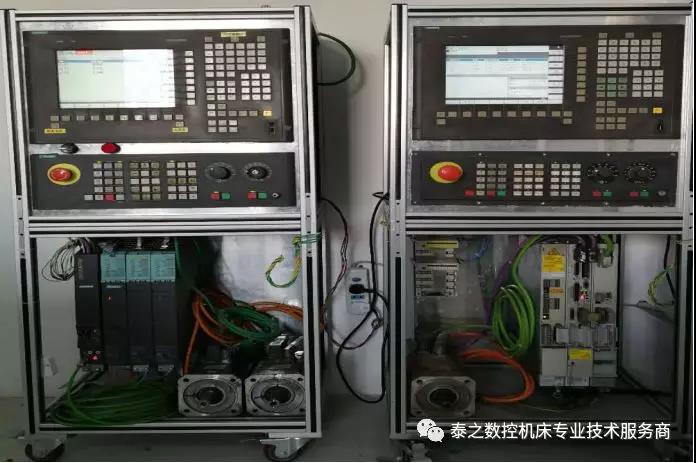

2、培訓課程講授與實踐操作相結合，通過典型的現場案例來說明所涉及到的知識點、配置了標準840Dsl、828D、840D與PLC綜合試驗臺，并結合現場技術服務和工程改造的典型案例經驗，使得該課程更加適合西門子數控機床現場服務工程師以及機床維修和調試工程師。

3、為了保證培訓質量，培訓限定為8-10人，這樣可以充分滿足學員的練習、實驗需求，達到專業培訓效果。

具體每天課程安排：

第1天：數控系統硬件功能以及故障診斷

（1）掌握840D sl/840D數控系統中CNC各部件功能

（2）掌握840D sl/840D數控系統維修調整常用軟件與工具

（3）西門子數控資源光盤DOC ON CD的介紹與使用

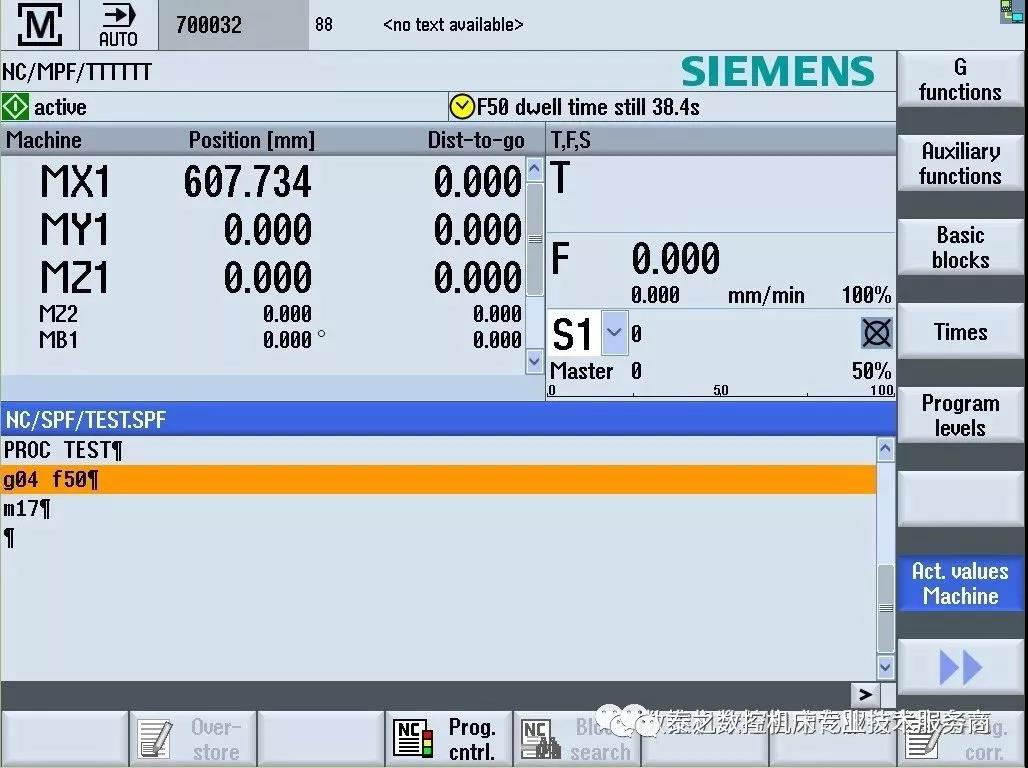

（4）數控系統HMI Advanced以及HMI Operate軟件的設置與聯機

（5）熟悉SINUMERIK 840D sl/840D系統硬件功能與連接（PCU、NCU、NX、MCP、OP、HHU、HT2等）

（6）掌握SINUMERIK 840D sl/840D系統硬件的維護保養與故障排查

（7）掌握系統硬件更換的操作步驟

實踐與練習：

第2天 西門子伺服驅動及系統數據管理

（1）熟悉SIMODRIVE 611D及SINAMICS S120驅動硬件系統功能與連接

（2）掌握SIMODRIVE 611D及SINAMICS S120驅動硬件故障診斷

（3）熟悉數控系統硬件操作及HMI界面操作

（4）掌握各類硬件模塊的更換步驟及方法

（5）掌握SINUMERIK的權限管理機制及使用方法

（6）熟悉SINUMERIK 840D/840D SL的數據結構

（7）掌握840D/840D sl數據與文件保護的設置

（8）掌握西門子典型數控系統數據備份及恢復的方法

（9）掌握CNC系統與外部數據傳輸（USB/網線/GHOST鏡像等方法/TGZ備份）

實踐與練習：

第3天 西門子840D sl/840D數控系統的NC/PLC啟動

（1）掌握機床數據/設定數據的分類與操作

（2）熟悉840D sl/840D數控機床中PLC特點與STEP7軟件應用操作

（3）840D sl/840D數控機床的PLC基本程序啟動及硬件組態

（4）840D sl/840D數控機床的PLC聯機設置與程序上傳、下載、基本調試

（5）掌握SINUMERIK Tool-Box啟動PLC及標準程序的程序塊功能應用

（6）Drive-CLiQ網絡組件的電子銘牌

（7）NC啟動配置Drive-CLiQ網絡組件：電源模塊、電機模塊、編碼器

（8）數控系統編碼器、第二測量系統的配置

實踐與練習：

第4天 西門子840D sl/840D數控系統的NC/PLC調整與故障診斷

（1）840D sl/840D數控系統的授權分配及選項功能

（2）掌握軸與坐標系的概念、軸與驅動的配置

（3）軸分配、測量系統的配置——進給軸和主軸的調整

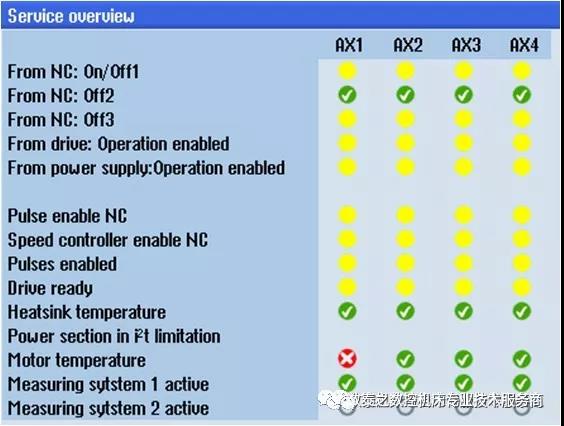

（4）數控系統軸監控功能與故障診斷

（5）數控系統返回參考點功能的配置與故障診斷

（6）1個小時左右的時間總結第1-3天的內容，并通過案例提問回顧所涉及的知識點，比如：

· 靜止監控、輪廓監控等典型監控類故障案例分析（給出故障學員分析，并講解）

· 返回參考點設置操作以及故障案例分析

· NC/PLC通訊連接的網絡故障解決案例分析

· 硬件模塊的更換、NCU等系統的更換升級等

· 模塊接口功能、數據備份的操作

（7）伺服驅動的優化與頻率響應分析

（8）測量系統補償與調整

實踐與練習：

第5天840D sl/840D數控系統的NC/PLC故障診斷及接口信號應用

（1）數控系統NC/PLC內部網絡故障診斷

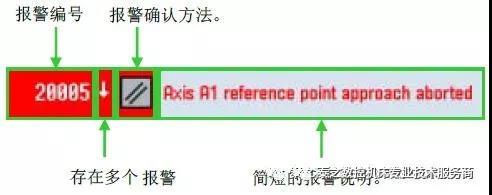

（2）840D sl/840D數控系統故障診斷及報警顯示

（3）能夠通過STEP7軟件對數控站點使用可訪問節點和在線功能進行診斷

（4）能夠通過STEP7軟件讀出數控站點的PLC模塊信息，并進行故障診斷

（5）能夠使用STEP7軟件的“Monitor / Modify Variable ”功能并排除外圍電氣故障

（6）能夠解釋程序PLC編輯器中“Monitor ”功能的顯示監控分析程序

（7）能夠讀出PLC的參考數據，解釋它們并用它們排除外圍電氣故障故障

（8）理解并掌握數控機床的PLC用戶報警

（9）NC/PLC接口信號的結構與分類

（10）數控系統M、H輔助功能的實現機制與應用實例

實踐與練習

學員指南：

培訓地址：上海市嘉定區嘉好路1333號曉鳥商務樓304室

聯系方式：陳先鋒  15800750976（微信同號）

          郵箱：[email protected]

聯系方式：楊翠芳  15221821323（微信同號）

          郵箱：[email protected]

上課時間：早上9:00——下午4:30

午    餐：泰之科技為您提供免費工作午餐（中午12:00-13:30）

乘車路線：

（1）虹橋機場、浦東機場、虹橋火車站乘地鐵2號線到江蘇路站；

（2）上?；疖?chē)站乘3號線或4號線到曹楊路站；

（3）上海南站乘1號線到徐家匯；

——>轉乘11號線，往嘉定花橋方向，坐到嘉定新城站，在4號口出站到公交站臺乘坐嘉定52路公交一站在勝辛南路翔方公路下車。然后沿勝辛南路往南（直走）步行到勝辛南路與嘉好路路口（步行大約5-6分鐘）。路口右前方是曉鳥商務樓，我們公司就在曉鳥商務樓里的三樓304！

培訓費用詳細描述如下表：

培訓講師：陳先鋒

手    機：15800750976，微信同號

郵    箱：[email protected]

QQ：64307912

地  址：上海嘉定區嘉好路1333號304（勝辛南路與嘉好路交叉路口）
