《SIEMENS 840D/810D數控機床電氣系統維修調試與PLC故障診斷技術培訓》
泰之（上海）自動化科技有限公司將定于2012年8月2號—2012年8月6號舉辦為期5天的《SIEMENS 840D/810D數控機床電氣系統維修調試與PLC故障診斷技術培訓》課程。該培訓課程注重培養學員的實際調試、維修能力與故障診斷的能力，目的在于使學員掌握西門子840D/810D/802D等典型數控系統硬件故障診斷；現場系統故障排查及分析；數控系統數據管理方法以及
西門子數控機床的PLC調試與故障診斷的操作技能和操作方法；借助于PLC分析故障的能力。培訓課程講授與實踐操作相結合，通過典型的現場案例來說明所涉及到的知識點、配置了標準840D與PLC綜合試驗臺，課程融合西門子自動化與驅動培訓中心標準課程A2484（840D/810D
數控維修調整基礎課程）、A2485（840D/810D
數控維修調整提高課程）以及A7111（SIMATIC S7-300/400 綜合調試課程）的經典內容，并結合現場技術服務的典型案例以及機床配置實例，使得該課程更加適合
西門子數控應用服務工程師。
主講教師陳先鋒為工學博士，泰之（上海）自動化科技有限公司技術負責人、技術專家，曾任西門子（中國）有限公司培訓部高級培訓師，被聘為西門子（中國）有限公司培訓部工業自動化與數控系統“客座培訓講師”。
培訓參考教材：《SIEMENS數控技術應用工程師：SINUMERIK 840D/810D數控系統功能應用與維修調整教程》
——陳先鋒編著
《西門子全集成自動化技術綜合教程：系統編程、現場維護與故障診斷》
——陳先鋒編著
一、主要培訓內容
第1天：硬件功能以及故障診斷
（1）掌握840D/810D數控系統中CNC各部件功能
（2）掌握常用進給電機與主軸電機
（3）了解西門子數控維護常用軟件與工具
（4）西門子數控資源光盤的介紹與使用
（5）PCU/MMC以及HMI Advanced SW的設置與聯機
（6）熟悉NCU/CCU/MMC(PCU)/MCP的連接與接口功能
（7）掌握NCU/CCU/MMC(PCU)的維護保養與故障排查
（8）掌握伺服驅動基本原理以及SIMODRIVE驅動架構
（9）了解SIMODRIVE電源模塊原理框圖
（10）掌握SIMODRIVE電源模塊設置及端子功能
（11）掌握SIMODRIVE電源模塊的監控機制與故障診斷
實踐與練習：
第2天 西門子840D/810D數控系統的數據管理
（1）30分鐘左右時間回顧第一天的內容，并提問、總結；
（2）熟悉監控模塊的應用與連接
（3）熟悉脈沖電阻模塊的應用與連接
（4）掌握SIMODRIVE驅動單元的接口功能與連接
（5）掌握SIMODRIVE驅動單元監控機制與故障診斷
（6）掌握SINUMERIK的權限管理機制及使用方法
（7）熟悉SINUMERIK 840D/810D的數據結構
（8）掌握840D/810D數據與文件保護的設置
（9）掌握840D/810D系列啟動/恢復的方法
（10）掌握CNC系統與外部數據傳輸（PCIN/NET/GHOST鏡像等方法）
（11）掌握機床數據/設定數據的分類與操作
實踐與練習：
第3天 西門子840D/810D數控機床電氣故障診斷
（1）掌握軸與坐標系的概念、軸與驅動的配置
（2）測量系統的配置與故障診斷
（3）數控系統監控功能與故障診斷
（4）返回參考點配置與故障診斷
（5）主軸啟動與監控功能
（6）數控系統NC/PLC內部網絡故障診斷
（7）測量系統補償
（8）SIMODRIVE 611D驅動的自動優化
（9）SIMODRIVE 611D驅動的手動優化與頻率響應分析
實踐與練習：
第4天 西門子840D/810D數控系統故障實例與西門子840D/810D的接口信號應用
一、主要培訓內容
第1天：硬件功能以及故障診斷
（1）掌握840D/810D數控系統中CNC各部件功能
（2）掌握常用進給電機與主軸電機
（3）了解西門子數控維護常用軟件與工具
（4）西門子數控資源光盤的介紹與使用
（5）PCU/MMC以及HMI Advanced SW的設置與聯機
（6）熟悉NCU/CCU/MMC(PCU)/MCP的連接與接口功能
（7）掌握NCU/CCU/MMC(PCU)的維護保養與故障排查
（8）掌握伺服驅動基本原理以及SIMODRIVE驅動架構
（9）了解SIMODRIVE電源模塊原理框圖
（10）掌握SIMODRIVE電源模塊設置及端子功能
（11）掌握SIMODRIVE電源模塊的監控機制與故障診斷
實踐與練習：
第2天 西門子840D/810D數控系統的數據管理
（1）30分鐘左右時間回顧第一天的內容，并提問、總結；
（2）熟悉監控模塊的應用與連接
（3）熟悉脈沖電阻模塊的應用與連接
（4）掌握SIMODRIVE驅動單元的接口功能與連接
（5）掌握SIMODRIVE驅動單元監控機制與故障診斷
（6）掌握SINUMERIK的權限管理機制及使用方法
（7）熟悉SINUMERIK 840D/810D的數據結構
（8）掌握840D/810D數據與文件保護的設置
（9）掌握840D/810D系列啟動/恢復的方法
（10）掌握CNC系統與外部數據傳輸（PCIN/NET/GHOST鏡像等方法）
（11）掌握機床數據/設定數據的分類與操作
實踐與練習：
第3天 西門子840D/810D數控機床電氣故障診斷
（1）掌握軸與坐標系的概念、軸與驅動的配置
（2）測量系統的配置與故障診斷
（3）數控系統監控功能與故障診斷
（4）返回參考點配置與故障診斷
（5）主軸啟動與監控功能
（6）數控系統NC/PLC內部網絡故障診斷
（7）測量系統補償
（8）SIMODRIVE 611D驅動的自動優化
（9）SIMODRIVE 611D驅動的手動優化與頻率響應分析
實踐與練習：
第4天 西門子840D/810D數控系統故障實例與西門子840D/810D的接口信號應用
一、主要培訓內容
第1天：硬件功能以及故障診斷
（1）掌握840D/810D數控系統中CNC各部件功能
（2）掌握常用進給電機與主軸電機
（3）了解西門子數控維護常用軟件與工具
（4）西門子數控資源光盤的介紹與使用
（5）PCU/MMC以及HMI Advanced SW的設置與聯機
（6）熟悉NCU/CCU/MMC(PCU)/MCP的連接與接口功能
（7）掌握NCU/CCU/MMC(PCU)的維護保養與故障排查
（8）掌握伺服驅動基本原理以及SIMODRIVE驅動架構
（9）了解SIMODRIVE電源模塊原理框圖
（10）掌握SIMODRIVE電源模塊設置及端子功能
（11）掌握SIMODRIVE電源模塊的監控機制與故障診斷
實踐與練習：
第2天 西門子840D/810D數控系統的數據管理
（1）30分鐘左右時間回顧第一天的內容，并提問、總結；
（2）熟悉監控模塊的應用與連接
（3）熟悉脈沖電阻模塊的應用與連接
（4）掌握SIMODRIVE驅動單元的接口功能與連接
（5）掌握SIMODRIVE驅動單元監控機制與故障診斷
（6）掌握SINUMERIK的權限管理機制及使用方法
（7）熟悉SINUMERIK 840D/810D的數據結構
（8）掌握840D/810D數據與文件保護的設置
（9）掌握840D/810D系列啟動/恢復的方法
（10）掌握CNC系統與外部數據傳輸（PCIN/NET/GHOST鏡像等方法）
（11）掌握機床數據/設定數據的分類與操作
實踐與練習：
第3天 西門子840D/810D數控機床電氣故障診斷
（1）掌握軸與坐標系的概念、軸與驅動的配置
（2）測量系統的配置與故障診斷
（3）數控系統監控功能與故障診斷
（4）返回參考點配置與故障診斷
（5）主軸啟動與監控功能
（6）數控系統NC/PLC內部網絡故障診斷
（7）測量系統補償
（8）SIMODRIVE 611D驅動的自動優化
（9）SIMODRIVE 611D驅動的手動優化與頻率響應分析
實踐與練習：
第4天 西門子840D/810D數控系統故障實例與西門子840D/810D的接口信號應用
一、主要培訓內容
第1天：硬件功能以及故障診斷
（1）掌握840D/810D數控系統中CNC各部件功能
（2）掌握常用進給電機與主軸電機
（3）了解西門子數控維護常用軟件與工具
（4）西門子數控資源光盤的介紹與使用
（5）PCU/MMC以及HMI Advanced SW的設置與聯機
（6）熟悉NCU/CCU/MMC(PCU)/MCP的連接與接口功能
（7）掌握NCU/CCU/MMC(PCU)的維護保養與故障排查
（8）掌握伺服驅動基本原理以及SIMODRIVE驅動架構
（9）了解SIMODRIVE電源模塊原理框圖
（10）掌握SIMODRIVE電源模塊設置及端子功能
（11）掌握SIMODRIVE電源模塊的監控機制與故障診斷
實踐與練習：
第2天 西門子840D/810D數控系統的數據管理
（1）30分鐘左右時間回顧第一天的內容，并提問、總結；
（2）熟悉監控模塊的應用與連接
（3）熟悉脈沖電阻模塊的應用與連接
（4）掌握SIMODRIVE驅動單元的接口功能與連接
（5）掌握SIMODRIVE驅動單元監控機制與故障診斷
（6）掌握SINUMERIK的權限管理機制及使用方法
（7）熟悉SINUMERIK 840D/810D的數據結構
（8）掌握840D/810D數據與文件保護的設置
（9）掌握840D/810D系列啟動/恢復的方法
（10）掌握CNC系統與外部數據傳輸（PCIN/NET/GHOST鏡像等方法）
（11）掌握機床數據/設定數據的分類與操作
實踐與練習：
第3天 西門子840D/810D數控機床電氣故障診斷
（1）掌握軸與坐標系的概念、軸與驅動的配置
（2）測量系統的配置與故障診斷
（3）數控系統監控功能與故障診斷
（4）返回參考點配置與故障診斷
（5）主軸啟動與監控功能
（6）數控系統NC/PLC內部網絡故障診斷
（7）測量系統補償
（8）SIMODRIVE 611D驅動的自動優化
（9）SIMODRIVE 611D驅動的手動優化與頻率響應分析
實踐與練習：
第4天 西門子840D/810D數控系統故障實例與西門子840D/810D的接口信號應用
（1）2個小時左右的時間總結第1-3天的內容，并通過案例提問回顧所涉及的知識點，比如：
靜止監控、輪廓監控等典型監控類故障案例分析（給出故障學員分析，并講解）；
返回參考點設置操作以及故障案例分析；
NC/PLC通訊連接的網絡故障解決案例分析；
硬件模塊的更換、NCU/CCU等系統的更換升級等；
模塊接口功能、數據備份的操作。
（2）熟悉CNC集成PLC的存儲器結構、項目結構
（3）熟練掌握數據類型以及數據塊的應用
（4）熟練掌握結構化編程：FC/FB
（5）熟練掌握組織塊的運行原理以及應用
（6）熟悉SIMATIC管理器中的項目操作技巧
（7）掌握SINUMERIK Tool-Box啟動PLC及標準程序的程序塊功能應用
（8）NC/PLC接口信號的結構與分類
（9）數控機床的PLC用戶報警
（10）數控系統M、H輔助功能的實現機制與應用實例
（11）數控機床的PLC用戶報警以及幫助文檔制作
實踐與練習：
第5天 PLC調試、故障診斷以及驅動通訊
（1）能夠對數控站點使用可訪問節點和在線功能進行診斷
（2）能夠讀出數控站點的模塊信息，并進行故障診斷
（3）能夠使用“Monitor / Modify Variable ”功能并排除故障
（4）能夠解釋程序編輯器中“Monitor ”功能的顯示
（5）能夠讀出參考數據，解釋它們并用它們排除故障
（6）數控機床中PROFIBUS DP從站編程與維護
（7）了解驅動通訊PPO的概念
（8）掌握通過PROFIBUS與驅動裝置的通訊
（9）基于PROFIBU-DP的變頻器通信
實踐與練習：
備注：所涉及的內容非常多，所以要求學員如下：
（1）認真聽講和思考，及時跟上上課步驟和練習要求；
（2）培訓按照60%時間講授、40%時間操作，但是操作過程中會穿插講解，學員必須做好筆記和記錄；
（2）上課的時間比較有限、但課后休息的時間、晚上的時間必須利用起來，否則無法跟上培訓進度；
（3）上課接聽電話不能影響到其他人；
（4）上課有問題必須及時提出，同時也要求學員在參加本次培訓之前能夠把自己的學習需求，工作中遇到的問題作一些總結，跟培訓老師電話或郵件溝通。
（5）培訓結束之后遇到問題也可以跟培訓老師電話或郵件多交流和溝通，我們能夠提供專業的解決思路；
（6）本次培訓時間是安排5天，但是培訓前后都需要多溝通，所有的技術咨詢、服務不會因為培訓結束而中斷。
所有做的努力都是為了能夠提升學員的技能和水平。

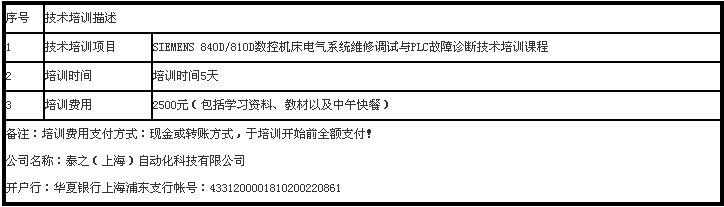

培訓費用詳細描述如下表：
泰之（上海）自動化科技有限公司為西門子數控技術專業服務商，是一家從事工業自動化和數控機床領域的技術主導型公司，致力于為各企業提供西門子數控、驅動及PLC的維修、數控及自動化系統的現場技術服務與技術支持。
聯系人: 鄭忠勝
電 話: 021-50170299
傳 真: 021-58817489
手 機: 13524526965
地 址:上海市浦東新區楊高南路2092號（地鐵7號線楊高南路站5號出口對面）
培訓講師聯系方式：陳先鋒 15800750976， 可以與培訓講師溝通

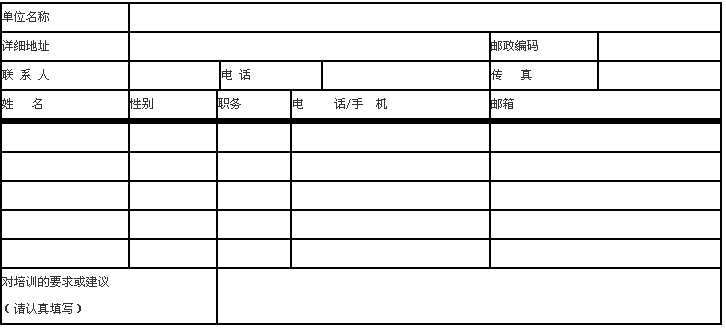

回執表
